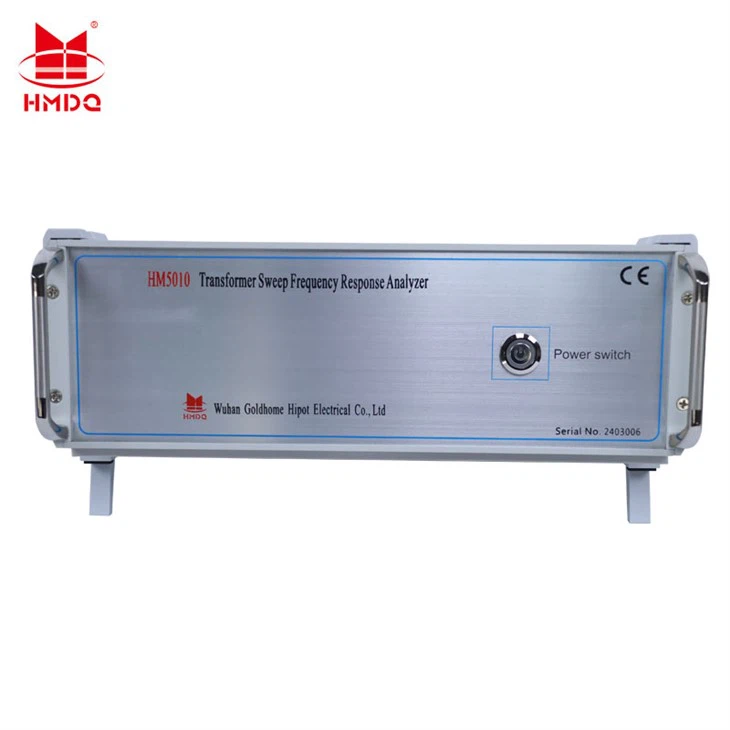

Test frekvence rozmítání transformátoru SFRA

Transformer Winding Deformation Tester obsahuje vysoce{0}}přesný měřicí systém skládající se z přenosného počítače a mikrokontroléru. Vyznačuje se kompaktní strukturou a jednoduchým ovládáním a nabízí komplexní možnosti testování a analýzy. Uživatelé mohou zařízení ovládat samostatně podle návodu k použití nebo po krátkém zaškolení.

Odeslat dotaz

Popis

Technické parametry

Přehled produktu a aplikaceScénáře

Přehled produktu

Tester deformace/rozmítání vinutí transformátoru zahrnuje vysoce přesný{0}} měřicí systém skládající se z přenosného počítače a mikrokontroléru. Vyznačuje se kompaktní strukturou a jednoduchým ovládáním a nabízí komplexní možnosti testování a analýzy. Uživatelé mohou zařízení ovládat samostatně podle návodu k použití nebo po krátkém zaškolení.

Vlastnosti a výhody

1. Sběr dat a řízení využívají vysokorychlostní-rychlostní, vysoce integrovaný mikroprocesor.

2. Komunikace mezi notebookem a nástrojem využívá rozhraní USB.

3. Komunikace mezi notebookem a nástrojem může využívat bezdrátové rozhraní Bluetooth nebo bezdrátové rozhraní WiFi (volitelné příslušenství).

Bezdrátové WiFi rozhraní dále usnadňuje pohodlné používání na tabletech a chytrých telefonech.

4. Hardwarové jádro využívá DDS-specifickou digitální vysokorychlostní-technologii frekvenčního rozmítání (USA). Testování přesně diagnostikuje poruchy vinutí, jako je zkreslení, vyboulení, posunutí, naklonění, deformace mezi-závitovým zkratem-a mezifázový-na-fázový zkrat.

5. Vysokorychlostní-duální{2}}kanálové 16-bitové A/D vzorkování (-úpravy přepínače odboček na místě vytvářejí viditelné změny křivky průběhu).

6. Softwarově-nastavitelná výstupní amplituda signálu s maximální špičkou ±10V.

7. Počítač automaticky analyzuje výsledky testů a generuje elektronické dokumenty (formát Word).

8. Duální měřicí systém podporující režimy lineárního rozmítání a segmentovaného rozmítání, kompatibilní s oběma převládajícími domácími metodikami měření.

9. Amplitudové-frekvenční charakteristiky odpovídají národním technickým specifikacím pro testery amplitudových{2}}frekvenčních charakteristik.

10. Automatizovaný systém analýzy testovacích dat.

Platné podmínky

1. Lineární distribuce rozmítání

Rozsah měření rozmítání: (10Hz) až (10MHz) se 40 000 body rozmítání, rozlišení 0,25kHz, 0,5kHz a 1kHz.

2. Segmentovaná distribuce měření rozmítání

Rozsah měření rozmítání: (0,5 kHz) až (1 MHz), 2000 rozmítacích bodů;

(0,5 kHz) až (10 kHz)

(10 kHz) až (100 kHz)

(100 kHz) až (500 kHz)

(500 kHz) až (1000 kHz)

Další informace

Základní vybavení

Hlavní jednotka analyzátoru SFRA -1

Notebook se softwarem SFRA -1

Komunikační kabel (USB/Ethernet) -1

Výstupní (zdrojový) koaxiální kabel s krokosvorkami -1

Vstupní (měřicí) koaxiální kabel s krokosvorkami -1

Heavy-Duty Alligator Clips (náhradní díly) -4

Vyhrazený zemnící kabel (krátký, tlustý) -1

Bezpečnostní a kritické příslušenství

Sada Lockout/Tagout (LOTO) -1 sada

Přenosné uzemnění a zkrat-Sada pro řezání -1 sada

Zkoušečka napětí / měřič napětí -1

Fotoaparát/chytrý telefon (pro fotografie připojení) -1

Často kladené otázky o údržbě

Q: Jaký je účel testování SFRA?
Odpověď: Porovnáním jedinečné odezvy "otisku prstu" vinutí transformátoru s předchozími měřeními nebo podobnými vinutími detekují vnitřní mechanické poškození nebo deformace ve vinutí, jako je vyboulení, posunutí nebo uvolnění upevňovacích prvků.

Q: Je transformátor během testování pod napětím?
A: Ne. Testování se provádí na transformátorech, které jsou zcela bez{1}}odpojené od napětí, izolované a řádně uzemněné. Bezpečnost je naší nejvyšší prioritou.

Q: Jak zjistit, zda je vinutí deformované?

A: Prostřednictvím srovnání. Porovnejte aktuální výsledky s následujícími:

Referenční hodnoty: Výsledky předchozích testů ze stejného transformátoru (nejlepší metoda).

Sesterská vinutí: Odezva z jiné fáze stejného transformátoru (např. fáze A versus fáze B).

Výrazné odchylky v křivce, zejména na konkrétních frekvencích, ukazují na problém.

Q: Ovlivňuje teplota transformátorového oleje výsledky testu?

Odpověď: Ano, zejména na nižších frekvencích (typicky pod 1–2 kHz). Magnetické vlastnosti jádra se mění s teplotou. Během testu je vhodné zaznamenávat teplotu oleje, zejména pokud mají být výsledky porovnávány s referenčními hodnotami naměřenými při různých teplotách.

Q: Jak dlouho test trvá?

Odpověď: Pro zkušené týmy představují přípravné práce (izolace a uzemnění) časově-nejnáročnější část. Vlastní měření všech vinutí na typickém výkonovém transformátoru vyžaduje 30 až 90 minut.
