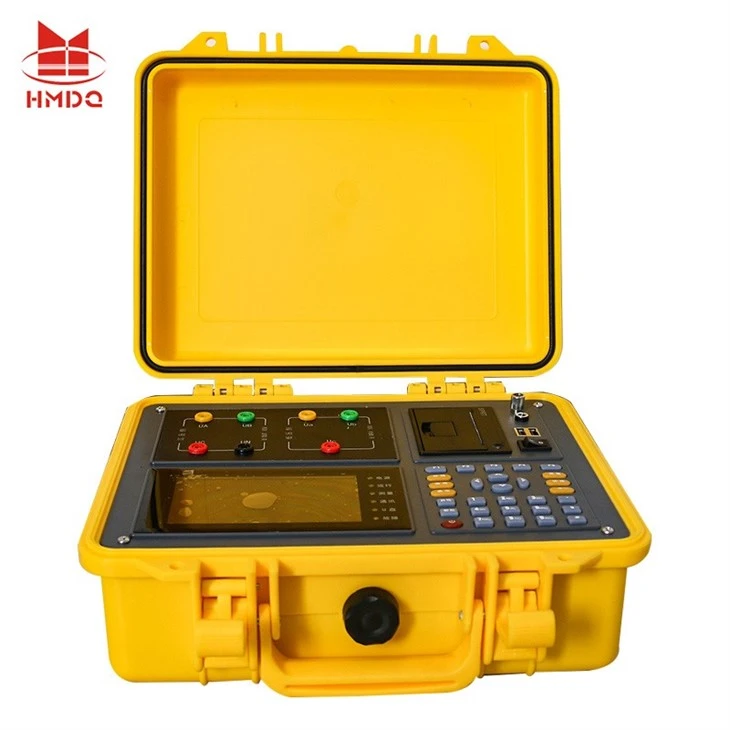

1.LCD rozhraní

1.1. Rozhraní hlavní nabídky Jak je znázorněno na obrázku 1.

Obrázek 1. Hlavní nabídka

Po spuštění testeru se zobrazí hlavní nabídka, jak je znázorněno na obrázku 1.

Existují8 možností funkcíjmenovitěnastavení parametrů, tří{0}}fázový TTR, tří{1}}fázový poměr závitů, jednofázový transformátor, jednofázový transformátor, transformátor typu Z-, Scottův transformátor, Anti-Scottův transformátor, historická data, který lze vybrat stisknutím "↑", "↓", "←", "→", a zvolená položka se zvýrazní, poté stiskněte "Enter" pro vstup do příslušné funkce; V horní části obrazovky jsou zobrazeny stavové parametry, včetně čísla verze programu, data, času atd. V horní části obrazovky se současně zobrazuje amplituda napětí a zbytková kapacita vnitřní baterie, aby obsluha mohla kdykoli sledovat stav baterie přístroje. V případě, že najde baterii s nedostatečným napětím, může ji včas nabít; Panel s výzvami se nachází ve spodní části obrazovky a je zaměřen na poskytování jednoduchých provozních pokynů pro uživatele, aby jej uživatel mohl správně ovládat.

2．Obrazovka nastavení parametrů

Stiskněte funkci "nastavení parametrů", vstupte nejprve na obrazovku nastavení parametrů, jak je znázorněno na obrázku 2.

Položky, které je třeba nastavit na obrazovce nastavení parametrů, zahrnují číslo zkušebního vzorku, jmenovitý poměr otáček, míru klepání, rovnoměrnou úroveň klepání, nastavení data, nastavení času atd.. Panel s výzvami se nachází ve spodní části LCD, aby operátora upozornil, jak má pracovat. Na rozhraní, jak je znázorněno na obrázku 4, stiskněte "↑" a "↓" pro přesun kurzoru; stiskněte "Enter", pak se barva zvoleného parametru změní, v tomto okamžiku stiskněte číselnou klávesu pro zadání požadovaných parametrů a stiskněte "Enter", nastavení parametru se projeví a barva položek parametru se vrátí k normálu; po nastavení parametrů stiskněte "Exit" pro návrat. Význam a funkce každé položky parametru jsou následující:

Testovací vzorek č.:číslo transformátoru (bude testováno), lze zadat maximálně 6 číslic.

Hodnocené TTR:při jmenovitém převodu hodnota poměru otáček transformátoru (který se má testovat) na straně vysokého napětí a na straně nízkého napětí.

Stejná úroveň poklepání:procento napětí regulované na každém ozubeném kole transformátoru.

Nastavení data:pro nastavení aktuálního data.

Nastavení času: pro nastavení aktuálního času.

3.Three-test poměru závitů transformátoru

Obrázek 3. Obrazovka s výzvami pro připojení 3fázového testu TTR

Nastavte parametr před testem poměru otáček 3fázového transformátoru. Stiskněte "Set" nebo vyberte položku "Nastavení parametrů", poté stiskněte "Enter" na obrazovku nastavení parametrů, po nastavení parametrů stiskněte "Exit" pro návrat do rozhraní hlavní nabídky, vyberte položku "Test poměru otáček 3fázového transformátoru" a stiskněte "Enter" na obrazovku s výzvami k připojení (jak je znázorněno na obrázku 3). Na obrazovce se zobrazí podrobné schéma zapojení, takže operátor může připojit vodič podle zobrazeného schématu.

Po připojení stiskněte "Enter" pro automatický test. Když je automatické počítání testu až 57krát, počítání se automaticky zastaví. V té době je testování ukončeno a jeho výsledky se zobrazí. Obrazovka panelu s výzvami a výsledky testování je znázorněna na obrázku 4.

Obrázek 4. Obrazovka výsledků testování poměru závitů 3fázového transformátoru

Po testování se jeho výsledek zobrazí na LCD, jak je znázorněno na obrázku 6: data testování jsou zobrazena na levé straně obrazovky, včetně hodnoty 3fázového napětí na straně VN, hodnoty 3fázového napětí na straně NN, fázový úhel mezi 3fázovým VN a NN (výše uvedené položky jsou údaje testovacího procesu), aktuální hodnota TTR každé fáze, skutečná hodnota TTR, krát TTR, 3-fázová chyba měření, 3-fázové posouzení TTR počtu testů a stavu testování. Vektorové diagramy každého parametru nastavení a skupiny jsou zobrazeny na pravé straně obrazovky, jak je znázorněno na obrázku 6: když je aktuální skupina nulový bod, úhel a směr vektorového diagramu strany HV (viz obrázek 3: velký trojúhelník ve vnějším kruhu) se shodují s vektorovým diagramem strany LV (viz obrázek 6: velký trojúhelník ve vnitřním kruhu). Po testování stiskněte "Uložit" pro uložení výsledků testování. Stiskněte "Exit" pro návrat; stiskněte "Enter" pro test znovu.
