Video o produktech
HM5050 Transformer Comprehensive Test Bench Popis Video
Přehled produktu
Přehled produktu
Zkušební stolice integrovaného transformátoru HM5050 je rozdělena do dělené struktury, která se skládá ze tří částí: automatická konzola, variabilní boost systém a střídavý olej -zkušební transformátor. Systém proměnlivého zesílení zahrnuje 3-fázový indukční regulátor napětí, 3fázový izolovaný zvyšovací transformátor, standardní proudový transformátor, standardní napěťový transformátor a vícefrekvenční generátor.
Parametr produktu
|
Tester parametrů transformátoru HM305E
|
|||||||||||||||||||||||||||||||||||||
struktura produktu
1. Panel konzoly je znázorněn na obrázku 1 a obrázku 2
Obrázek 1
Ovládací panel pro test bez-zatížení/ztráty zatížení
Obrázek 2
Ovládací panel pro test odolnosti vůči frekvenci, indukovaný test odolnosti, test bez{0}}zátěže/zátěže a nárůst teploty
Test
Popis zapojení
1.Zkouška výdržného napětí-frekvence střídavého proudu
Obrázek 3
Frekvence střídavého napájení-Zkouška výdržného napětí -- (schéma schéma)
Obrázek 4
Frekvence střídavého napájení-Zkouška výdržného napětí – (schematické blokové schéma)
2.Test ztráty zátěže a test nárůstu teploty
Obrázek 5 (jako výše)
Test ztráty zátěže a test nárůstu teploty pro výkonový transformátor 6kV-- (schéma)
Obrázek 6 (jako výše)

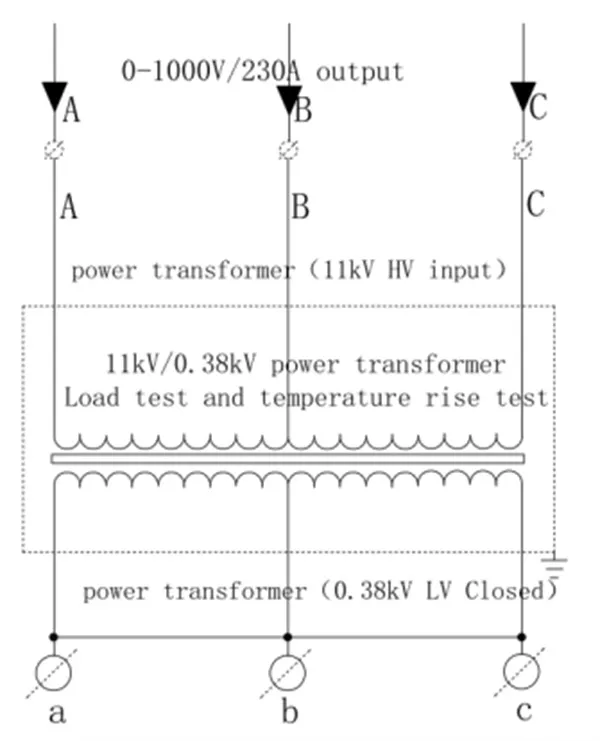

Test ztráty zátěže a test nárůstu teploty pro výkonový transformátor 11 kV -- (schéma)
Obrázek 7 (jako výše)
Test ztráty zátěže a test nárůstu teploty pro výkonový transformátor 24 kV -- (schéma)
Obrázek 8 (jako výše)
Test ztráty zátěže a test nárůstu teploty pro výkonový transformátor 36 kV -- (schéma)
